作為無線傳輸?shù)谋匾夹g(shù)和IoT產業鏈條的重要一環，藍牙芯片可為各設備間的互聯互通提供創新的應用支持。
市調機構ABI Research最新數據顯示，2018年，全球藍牙設備出貨量約37億臺左右，而到了2023年，這一數據將增長到54億臺。
其中，低功耗藍牙單模設備年出貨量將增長三倍，達到16億臺的出貨量。也就是說，未來4年，低功耗藍牙單模設備將會有超過10億臺的增長空間。
面對這樣的市場，高度集成電源管理、充電、AC/DC電源轉換、Wi-Fi和藍牙低功耗技術供應商Dialog半導體公司自然不會錯過。
11月4日，Dialog在北京召開發布會，宣布推出全球尺寸最小、功率效率最高的最新藍牙5.1 SoC DA14531及其模塊，將藍牙產品的開發極度簡化，意在推動藍牙低功耗（BLE）連接技術實現更廣泛的應用。
圖片來源：Dialog半導體
小尺寸有大能量
據悉，DA14531芯片又名SmartBond TINY™，現已開始量產。隨著該新產品的推出，Dialog具備了行業內最廣泛的藍牙SoC產品組合，將進一步拓展公司在藍牙設備市場的領導地位。

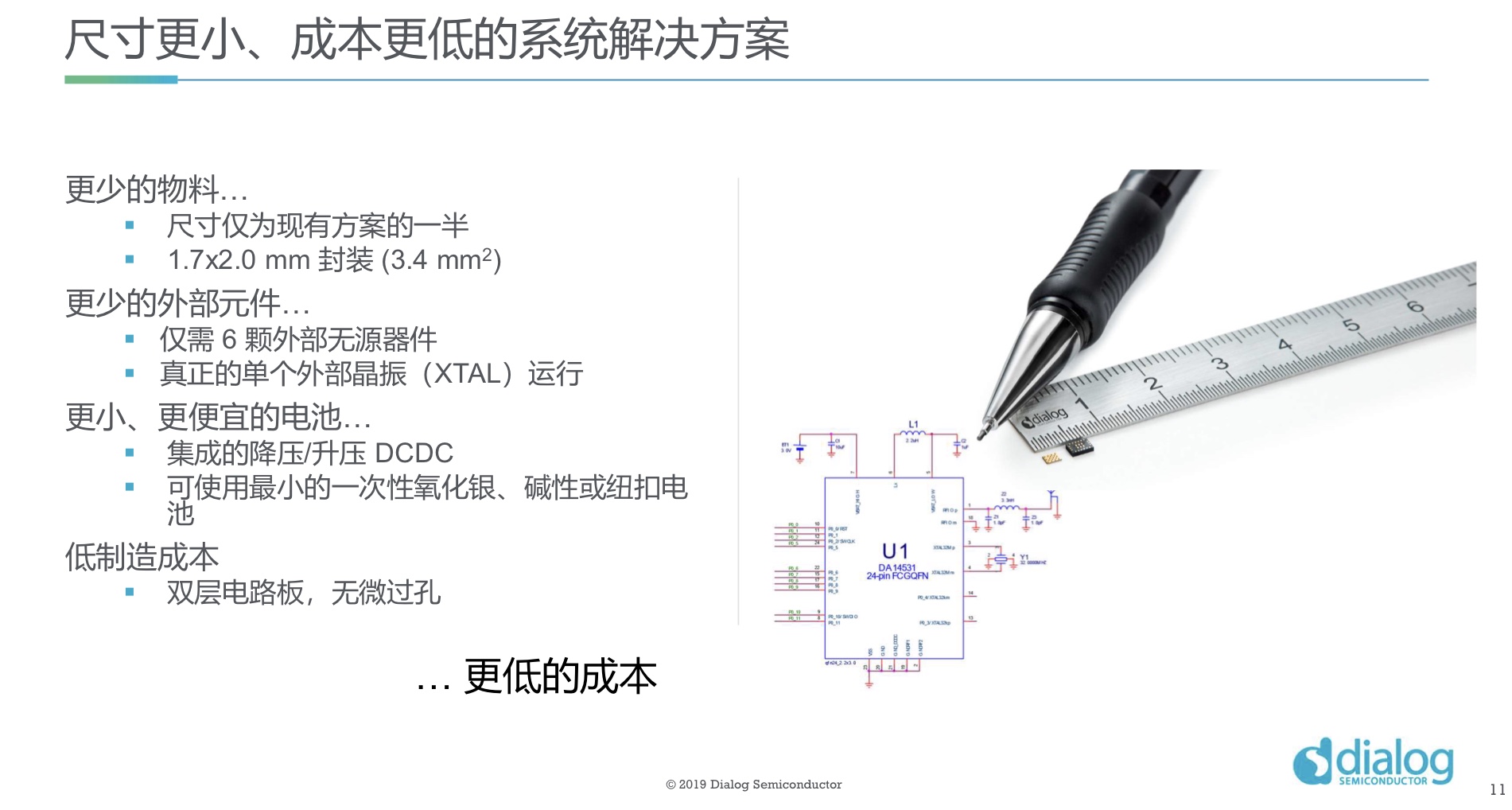

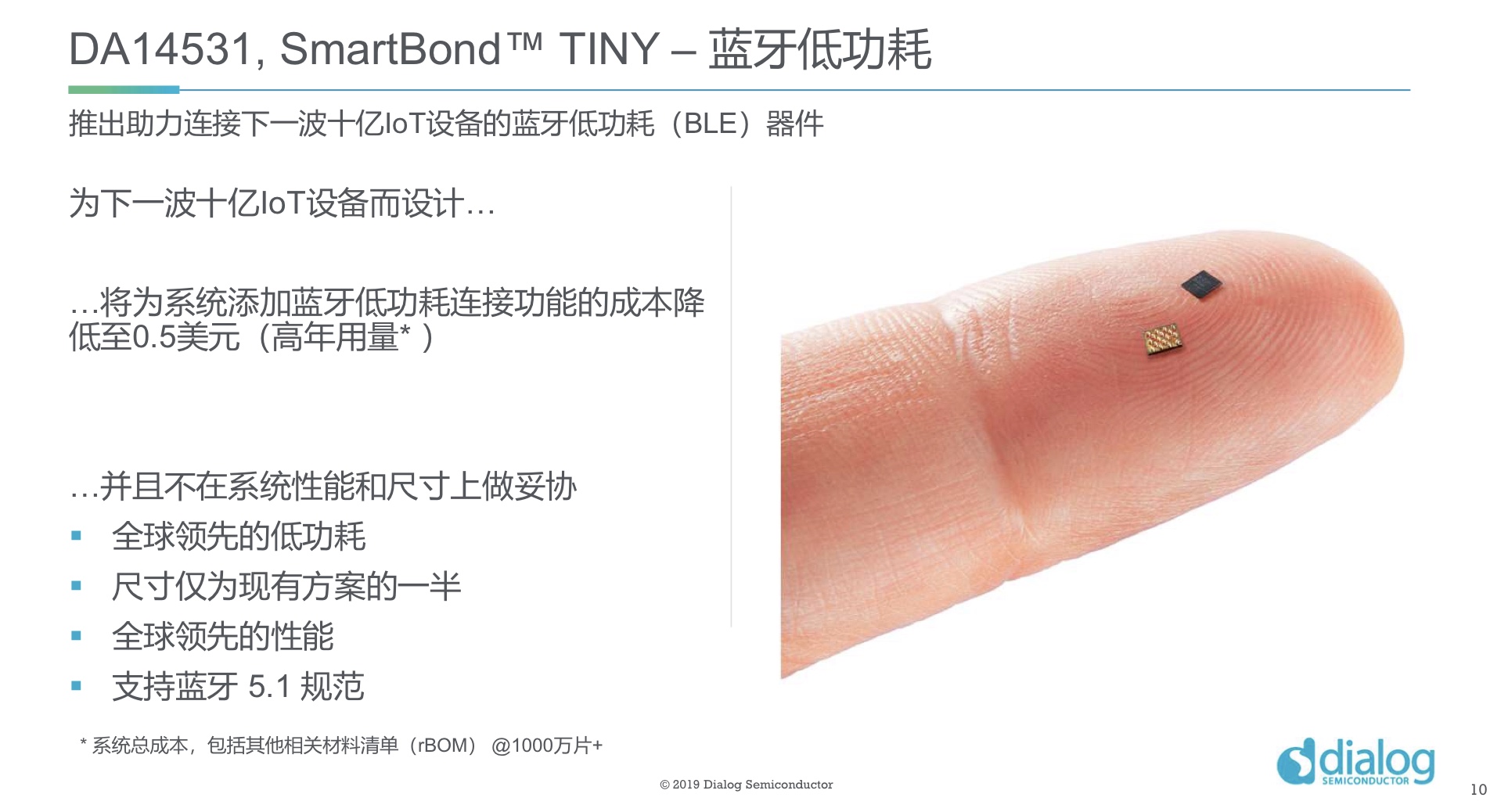

根據Dialog半導體公司低功耗連接事業部總監Mark De Clercq介紹，DA14531的最小封裝尺寸為1.7mm×2.0mm（3.4mm²），僅為現有方案尺寸的一半，而為了縮小尺寸，DA14531采用了更少的外部元器件，僅需6顆外部無源器件，真正實現了單個外部晶振運行，且不會有功率損耗。
圖片來源：Dialog半導體
此外，DA14531基于強大的32位ARM®Cortex M0+™，支持藍牙5.1核心規范協議棧，集成了DC/DC轉換器，具有集成的內存及一套完整的模擬和數字外設，還支持旁路模式等。它的可編程輸出電源是-19.5到-2.5dbM，靈敏度是-94dBm，它也支持智能喚醒，即便所有的GPIO處于休眠也可以喚醒，它還集成了溫度傳感器。

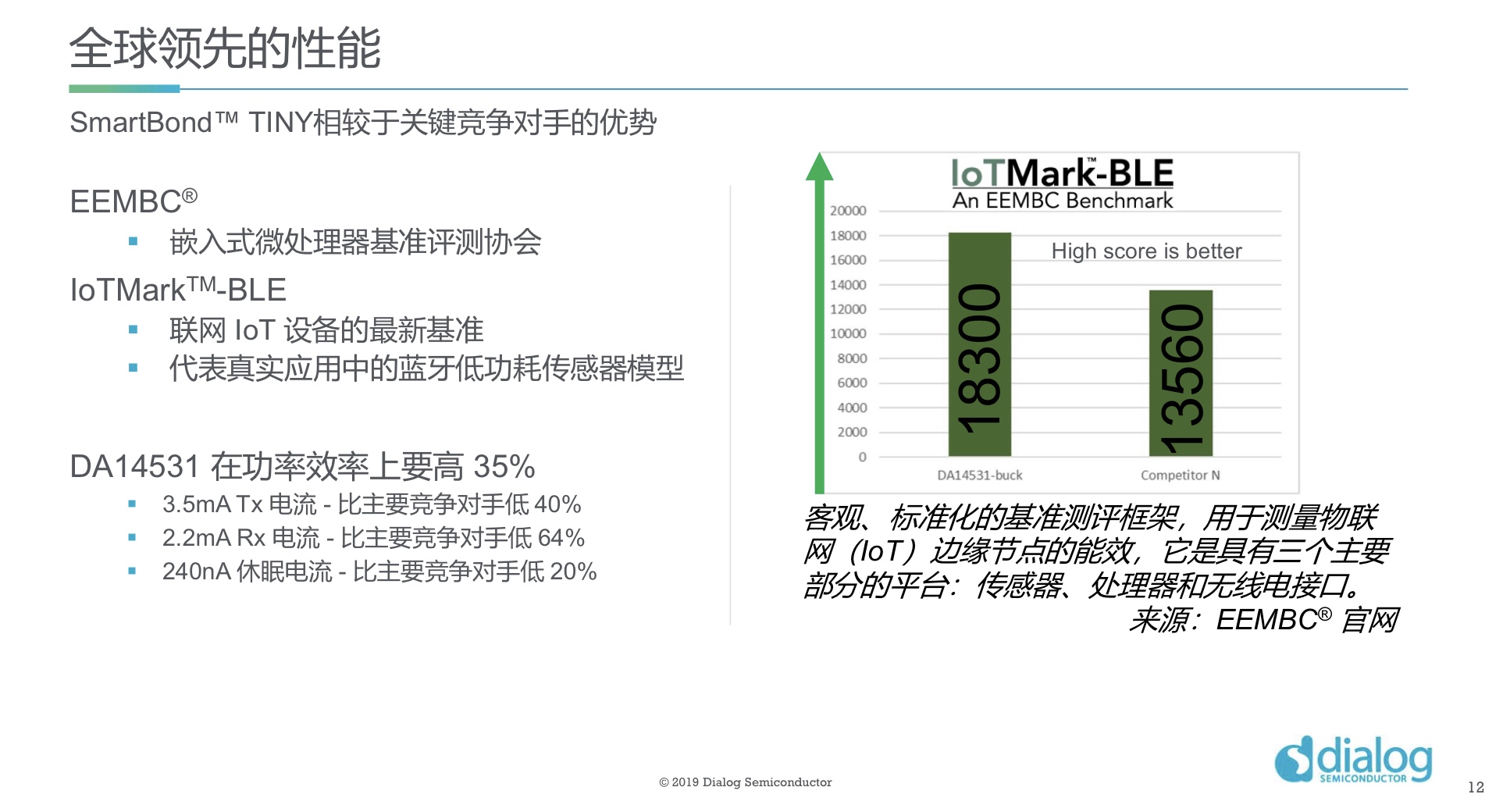

根據業界權威的“嵌入式微處理器基準評測協會”（EEMBC）針對基于低功耗藍牙的聯網IoT設備的最新基準工具IoTMark-BLE（代表真實應用中的藍牙低功耗傳感器模型）的測試結果顯示，DA14531在功率效率上獲得了破紀錄的18300高分，比同類競品高35%。
圖片來源：Dialog半導體
在功耗控制方面，DA14531在5℃-25℃的環境溫度下，休眠電流僅有150-240nA，比主要競爭對手低20%，使得設備在休眠狀態下，可支持?jǐn)?shù)年的壽命；如果是在帶喚醒觸發事件的睡眠狀態下，電流僅700nA；如果是在所有48KB內存均處于活躍狀態下的睡眠模式，電流也只有1.6μA。
在系統活躍時，3.0V DCDC開啟狀態下，用于發射（Tx）的電流消耗為3.5mA，用于接收（Rx)的電流消耗為2.2mA；1.1V DCDC開啟狀態下：用于發射（Tx）的電流消耗為8.0mA，接收（Rx）的電流消耗為5.0mA。
撬動十億設備市場

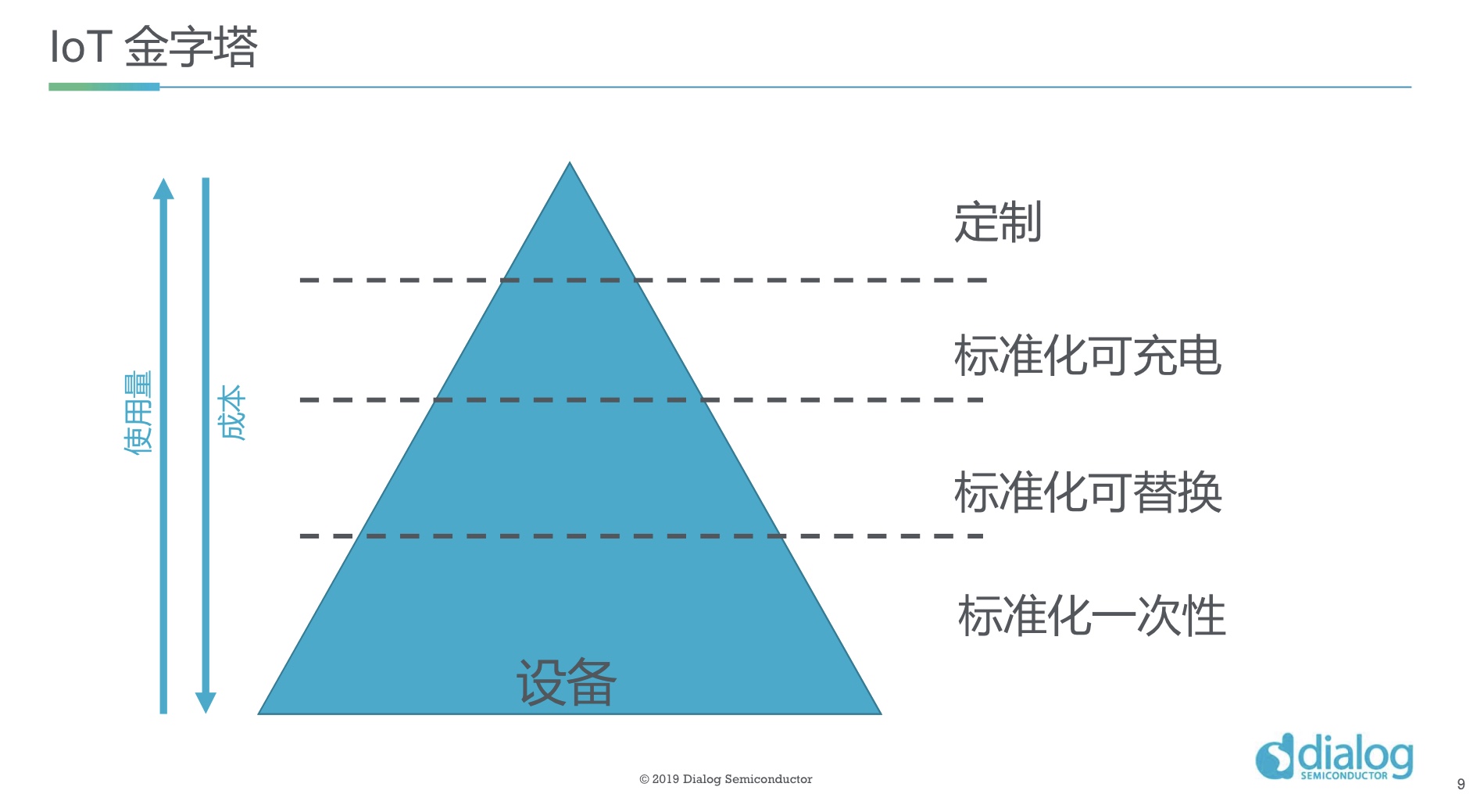

面對龐大的藍牙設備市場，Mark De Clercq指出，目前藍牙芯片應用市場類似于金字塔結構，最頂端是定制化產品，接下來是標準化可充電產品以及標準化可替換產品，而最底端是標準化一次性產品。
而DA14531就是瞄準了最底端的標準化一次性產品。
圖片來源：Dialog半導體
Mark De Clercq表示，目前藍牙芯片使用量最大的是底層的標準化的一次性聯網設備，未來幾年的增長空間將超過10億臺。相對于其他連接技術來說，低功耗藍牙在標準化的一次性設備上有著巨大的優勢。
隨著設備對無線連接的需求不斷增長，實現完整IoT系統也面臨著成本方面的壓力。Dialog DA14531解決了IoT設備尺寸和成本上升的挑戰，它以更小的芯片尺寸和占板尺寸，降低了實現完整系統的成本，并確保性能質量無競爭對手能及。
圖片來源：Dialog半導體
鑒于此，DA14531能將無線連接功能帶到以往由于尺寸、功耗或成本原因而不能及的應用，尤其是不斷增長的智慧醫療領域，例如吸入器、配藥機、體重秤、溫度計、血糖儀等應用產品。
不過，要驅動這個市場不容易，這類設備普遍面臨的問題是，如何在保證性能的前提下，將成本做到更低。Mark De Clercq認為，鑒如果低功耗藍牙芯片價格做到0.5美元以內，那么將能夠很好的滿足這一市場的需求。
而此次Dialog推出的低功耗藍牙SoC DA14531已經實現了這樣的成本控制。
圖片來源：Dialog半導體
根據Mark De Clercq介紹，DA14531內部集成了降壓/升壓DCDC，使得外圍器件可以節省了0.2美元，采用旁路模式，電感器成本也可以降低0.03美元；另外，DA14531還實現了單個32MHz外部晶振運行，無需32KHz的晶振，且不會造成功率損耗，在這一塊，成本又可降低0.07美元（1百萬片用量的情況下）。
Mark De Clercq表示，DA14531目前在每年1000萬片的用量的情況下，成本可以低至0.5美元，而這樣的成本價格也將DA14531應用范圍直接鎖定在了一次性標準化藍牙設備上，也為Dialog直接參與下一波10億設備的連接提供了支撐。
圖片來源：Dialog半導體
此外，對于開發人員來說，除了智慧醫療之外，由于尺寸大幅縮小，成本大幅降低，這意味著DA14531可以輕松地裝進任何產品設計，如電子手寫筆、貨架標簽、信標、用于物品追蹤的有源RFID標簽、甚至相機、打印機、無線路由玩具、鍵盤、銀行卡等等。
